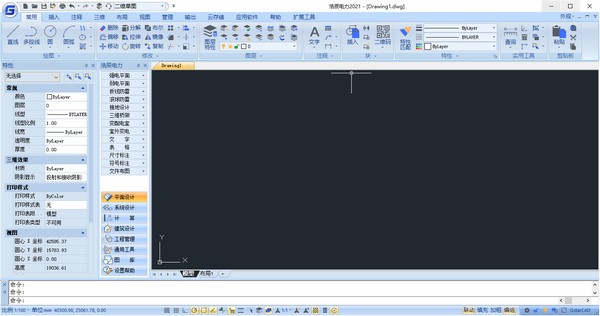

浩辰CAD电力 2021官方版

教程之家cad软件分类下的浩辰CAD电力 v2021官方版，文件大小为614.3M，适用系统为WinAll，以下为介绍或使用方法。

本内容分为软件特色、功能介绍、常见问题3个小节。

浩辰CAD电力2021软件是是国内首款支持浩辰CAD和ACAD的电力设计软件，它可以帮助用户进行防雷设计、电力计算、照度计算、短路计算、三维桥架、接地设计等操作，功能十分全面。

软件特色

1、独家支持浩辰和AutoCAD双平台

2、超快绘图、超快计算，系统图、主接线图搭建与计算一气呵成。

3、二维绘图，三维看图，二三维同步处理。

4、快速生成保护范围，预览三维效果的防雷接地设计。

5、智能且自动化控制原理图设计。

6、全新电力专业计算，涵盖几乎所有电力常用计算。

功能介绍

1、短路计算

短路电流计算实现系统图搭建与CAD兼容， 轻松搭建所需要的主接线系统。系统搭建完成，自动转换为阻抗图，一键获取计算结果。

2、三维桥架

二三维同步绘制桥架、电缆沟、配电柜。实现配电柜与电缆沟一体设计，双排布置，并可以自动生成剖面图。

3、接地设计

接地线线型自由选择，可随意绘制主接地网，也可根据建筑物外轮廓自动生成接地网。

4、防雷设计

防雷设计直观显示保护范围，生成三维图形动态观察，可人为控制两针或多针的联合保护范围。

5、电力计算

全新电力专业计算，涵盖几乎所有电力常用计算，使您在面对计算时倍感轻松。采用向导式计算方法，用最简单的过程计算出正确结果。

6、平均照度计算

快速拾取多层建筑图，读取每个房间的面积和高度。可选现行值或目标值一键计算，生成计算书并把结果返回到图中，生成布置效果图。

7、控制原理图

包括原理图自动化设计，端子排设计及用户端子排识别功能，既能从原理图中自动生成端子排及电缆清册，也能从已有端子排中进行。

常见问题

1、怎么标注尺寸？

标注菜单的命令，可以选定需要的标注，比如线性标注、角度标注等。

2、浩辰电力如何关联dwg文件？

这种开图方式等同于直接双击图纸开图，如果想直接双击图纸打开电力软件，可以在打开电力的时候在“选项-配置”里设置GstarcadEP2013置为当前。另外建议您可以采用先打开软件，通过软件的“文件--打开”方式打开图纸。

3、图中线缆长度为100，材料表统计为0.1米，在哪修改比例可以自动统计为100米？

绘图单位是毫米，软件材料表统计单位是米，所以100长度的线缆在材料表中显示0.1，这是单位不同带来的差异，实际数值是一样的。目前无法通过设置比例来实现材料表自动统计数值为100米。
